磁性纳米材料是随着纳米材料的出现而逐渐发展起来的一种新型磁性材料，不仅具有纳米材料的优良特性，同时还具有强顺磁性，高磁化率等特性。fe3o4粒子由于其稳定性高、制备简单、超顺磁性、表面易于修饰和生物相容性好等特点，成为目前应用***广泛的纳米磁性材料之一。下面试剂家给大家整理了β-环糊精-四氧化三铁纳米磁珠的制备步骤，来看！

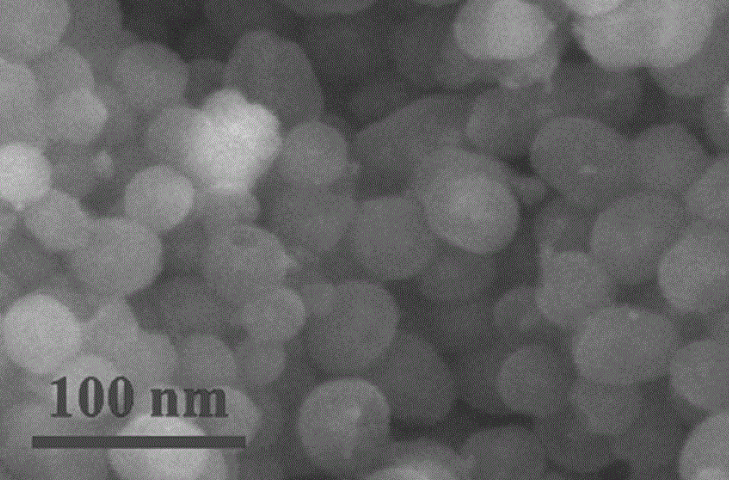

（1）共沉淀法制备四氧化三铁纳米磁核：

将fe3+的铁盐和fe2+的铁盐溶解于盐酸溶液中，在通氮气保护、机械搅拌及超声下，快速加入沉淀剂，搅拌25-35min，在外加磁场下静置分层，去离子水洗涤固体3-5次，得到亮黑色fe3o4纳米磁核。

（2）制备二水合柠檬酸三钠修饰的纳米磁珠：

将上述步骤（1）中制备的fe3o4纳米磁核转至恒温水浴锅中，70℃搅拌下加入二水合柠檬酸三钠（ca），充分反应1h后，趁热用磁铁吸引，静止分层，除掉上层清液，70℃去离子水洗3次，***后用真空抽滤瓶抽滤，少量无水乙醇洗涤2-3次，得到修饰后的亮黑色磁性颗粒fe3o4-ca。

（3）制备fe3o4-ca@β-环糊精纳米磁珠：

将0.4g氢氧化钠溶于5ml蒸馏水中，加入100mg上述步骤（2）中制备的fe3o4-ca，在氮气保护下密封超声分散30min。随后转至已除氧的四口烧瓶中，在氮气环境下，加入6.0gβ-环糊精（β-cd），30℃水浴搅拌至混合液呈黑色糊状，然后用恒压滴液漏斗缓慢滴入6.6ml环氧氯丙烷（epi），交联1.5h后，升温至70℃，加入含s-pan80和吐温20的煤油，高速搅拌5min后降至中速，恒温反应8h。待反应完成，用磁铁吸附，弃去上层液体，用70℃去离子水洗涤至无明显泡沫，转至玻璃过滤器内，依次用少量hcl，甲醇，水，丙酮洗涤，抽滤干燥，即得到复合磁珠fe3o4-ca@β-cd。

相关产品

丙烯酸修饰四氧化三铁

油酸修饰四氧化三铁磁性纳米颗粒 Oleic-Fe3O4

柠檬酸修饰超顺磁性四氧化三铁

双膦酸修饰超顺磁四氧化三铁

油酸钠修饰超顺磁性四氧化三铁纳米粒子

叶酸修饰四氧化三铁纳米颗粒

酯化胆酸修饰四氧化三铁磁性纳米粒子

氨基乙酸修饰四氧化三铁 Fe3O4-Glycine

乙二胺四甲叉膦酸修饰四氧化三铁纳米颗粒 EDTMP-Fe3O4

半胱氨酸修饰Fe3O4包裹TiO2复合纳米粒子Fe3O4@TiO2/L-Cys
