针对现有技术的不足，本发明目的在于提供一种工艺操作简单、生产成本低的核壳结构的球形四氧化三铁-二氧化铈复合电极材料的制备方法；另一目的在于提供电化学能量存储性能好的四氧化三铁二氧化铈复合电极材料。下面试剂家为大家将具体步骤整理如下：

具体步骤如下：
①将0.50mmol九水硝酸铁和0.5mmol六水硝酸铈加入到80ml异丙醇和16ml丙三醇的混合溶剂中，搅拌溶解混匀后，上述反应液转移至反应釜中，在190℃条件下溶剂热反应48h，反应完毕后，自然冷却至室温，产物离心分离，用无水乙醇洗涤数次并干燥，可获得核壳结构的球形铁铈前驱体化合物。

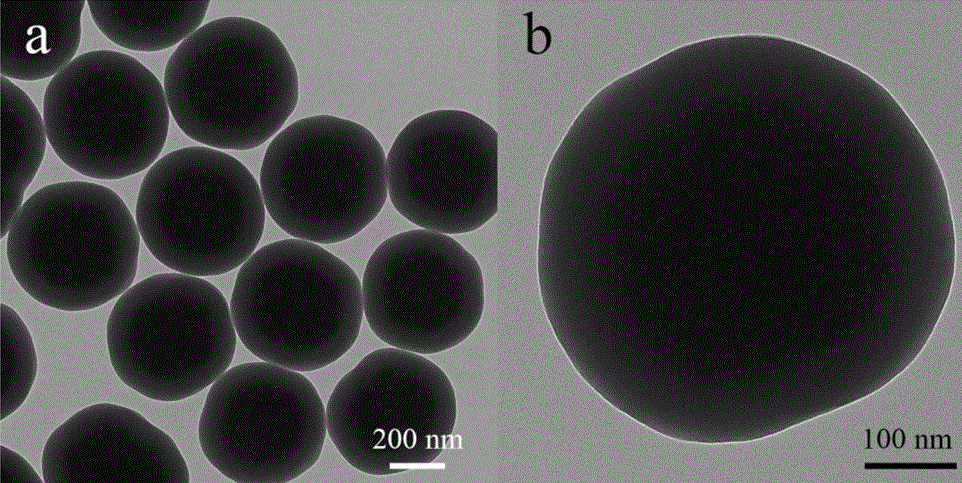

②上述制备好的核壳结构的球形铁铈前驱体化合物在氩气氛围下经过500℃高温煅烧2.0h，反应结束后，自然冷却至室温，即可得到核壳结构的球形四氧化三铁二氧化铈复合电极材料。

相关内容

四氧化三铁修饰介孔材料

四氧化三铁修饰氧化物

四氧化三铁负载糖

四氧化三铁修饰酸

四氧化三铁修饰金属骨架

荧光染料标记四氧化三铁

四氧化三铁负载修饰化合物

β-环糊精修饰的四氧化三铁

四氧化三铁修饰量子点

四氧化三铁修饰共聚物

四氧化三铁修饰氧化物

四氧化三铁修饰微球

氨基修饰四氧化三铁纳米粒子 NH2-Fe3O4

羧基修饰四氧化三铁纳米粒子 COOH-Fe3O4

羧基化四氧化三铁磁性纳米颗粒DMSA-Fe3O4

环氧基修饰四氧化三铁纳米粒子 CHO-Fe3O4

巯基修饰四氧化三铁 SH-Fe3O4

炔基修饰四氧化三铁 ALK-Fe3O4

羟基修饰四氧化三铁OH-Fe3O4

叠氮修饰四氧化三铁磁性纳米颗粒N3-Fe3O4

氨基丙基三甲氧基硅烷修饰四氧化三铁 APTS-Fe3O4

硅醇基修饰四氧化三铁磁性纳米微球 si-OH-Fe3O4
